Начать ремонт как можно быстрее — естественное желание владельца квартиры. Однако важно приступать к работам лишь после того, как будет готов не только дизайн-проект, но и рабочая документация. В противном случае есть большой риск, что результат окажется не таким, как вы ожидали, а дорогостоящий ремонт придётся переделывать. В статье рассказываем, на что нужно обратить внимание в документах перед началом ремонтных работ.
Зачем нужна рабочая документация при ремонте
Когда речь заходит о ремонте, перед глазами возникает итоговый результат: финишное покрытие пола и стен, освещение, предметы мебели или кухонный гарнитур. Иными словами, привлекательный интерьер, в котором приятно жить и заниматься домашними делами. В этом нет ничего удивительного: ради этой цели ремонтные работы и затеваются. Именно визуальное решение интерьера отражено в дизайн-проекте квартиры.
Однако чистовая отделка и обустройство помещения — это лишь финальные штрихи. В основе ремонта лежат черновые работы: подключение труб канализации и водоснабжения, настройка вентиляции, разводка кабеля до розеток и выключателей. План таких мероприятий содержится в рабочей документации. Одного только дизайн-проекта недостаточно для начала ремонта.

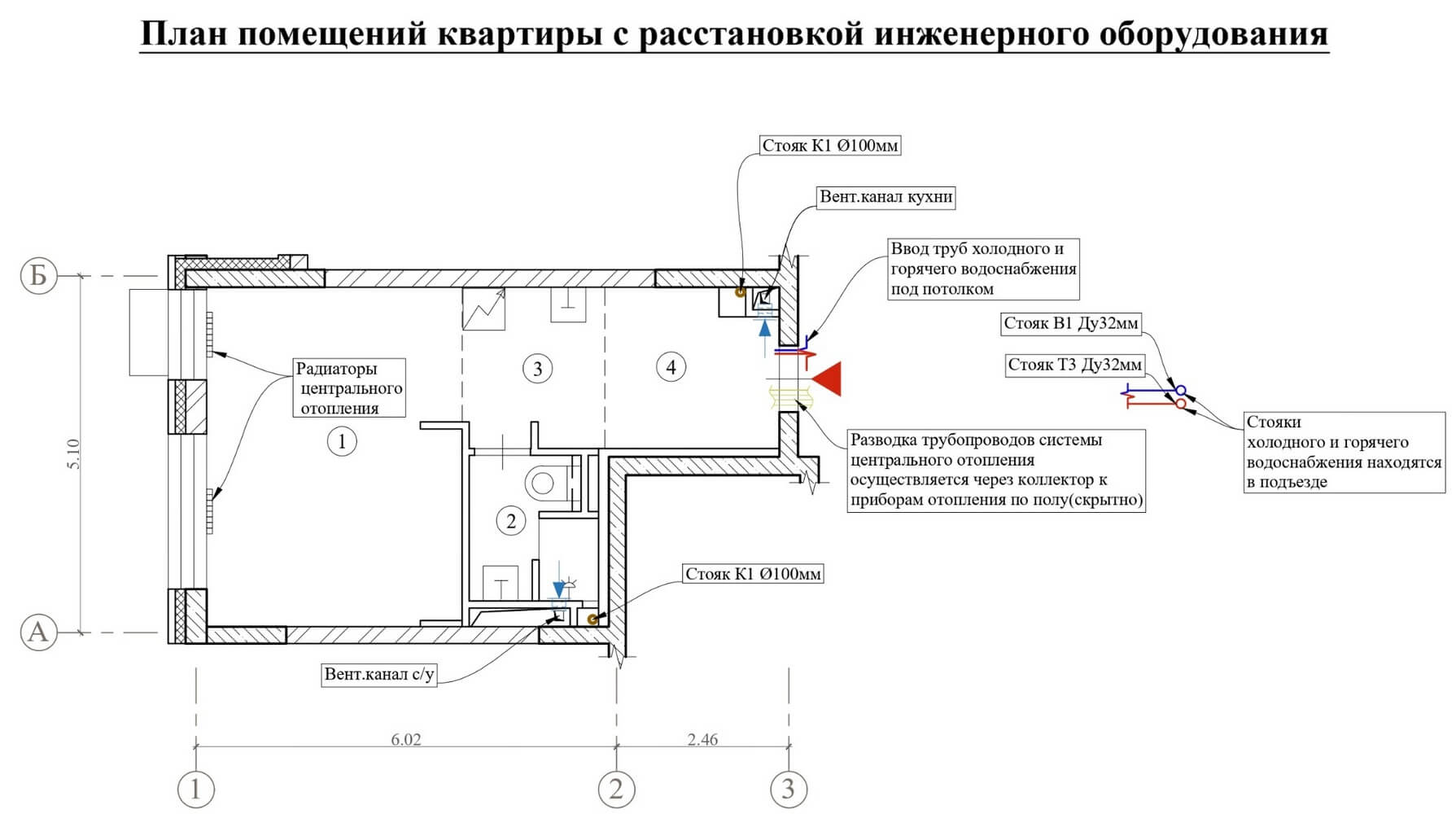

Рабочая документация — это комплект детализированных чертежей, который состоит из нескольких разделов: спецификация, электроснабжение, водоснабжение, канализация, вентиляция и отопление. Право на её разработку имеют организации с членством в СРО.
Без рабочей документации подрядчики будут вынуждены на ходу придумывать решения, которые не были предусмотрены заранее. Это может привести к отличиям от задуманного результата и перерасходу бюджета. В худшем случае такой ремонт будет небезопасен. Например, неправильная сборка электрощита может привести к пожару. Можно избежать этого, если подготовить рабочую документацию по инженерным сетям.
Спецификация: как она помогает экономить деньги

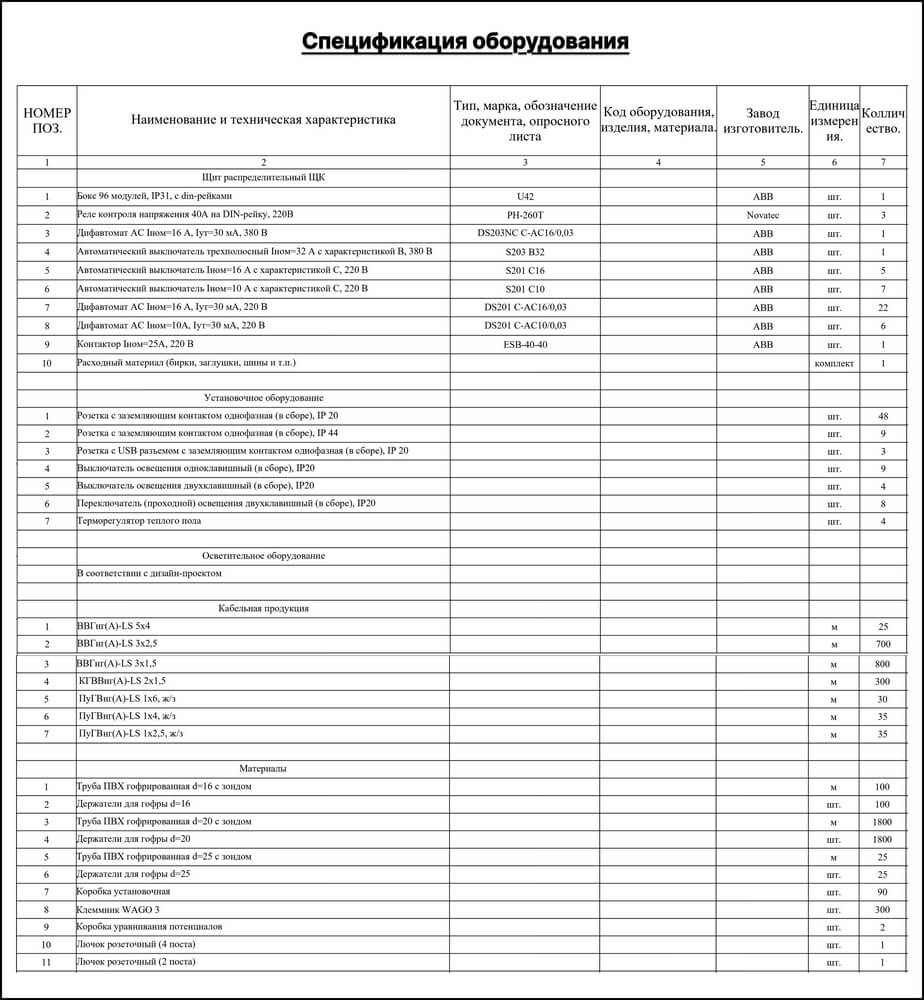

Спецификация — это неотъемлемая часть рабочей документации, в котором содержится полный список оборудования и материалов. Здесь вы найдёте их точные названия, тип, марку, количество и технические характеристики.
Например, в спецификации будет рассчитана точная длина кабеля, чтобы сделать проводку по всей квартире. Или длина и диаметр трубы, которую необходимо провести от кухни на новом месте к узлу водоразбора. Точный расчёт поможет вам купить ровно столько материалов, сколько необходимо.
Мы составим подробную спецификацию для вашего ремонта с названиями и точным количеством материалов. Так вы приобретёте только необходимое и сэкономите деньги. Напишите нам, и мы вас бесплатно проконсультируем:
Оставьте заявку на консультацию
После заявки
1. Мы свяжемся с вами и расскажем: возможно ли согласовать ваш проект, какие будут сроки и стоимость.
2. Инженер предложит понятный план дальнейших действий. Вы избежите частых ошибок и штрфов.
Позвоните нам: +7 (499) 455-13-92
Электроснабжение: как защититься от ударов током и перегрузки электросети

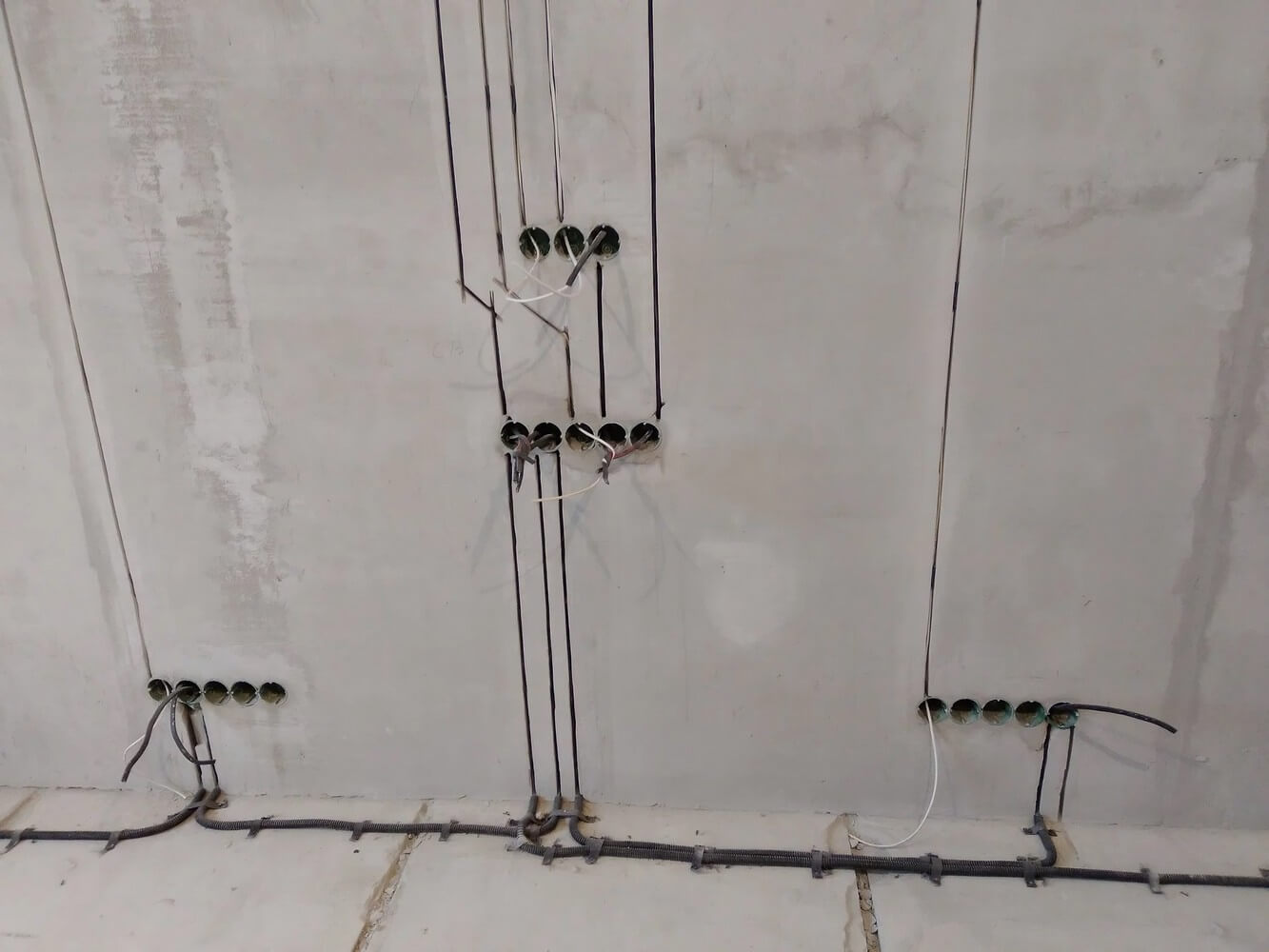

В разделе «Электроснабжение» обозначается расположение электрической проводки, розеток, выключателей и осветительных приборов, а также содержится информация о типе кабелей, предохранительных устройствах и схеме сборки электрического щита.
Работать с электрикой без данного раздела небезопасно. Например, неправильно подобранное сечение кабеля для водонагревателя или варочной поверхности приводит к некорректной работе системы и создаёт риск возгорания.
Распределение нагрузки
Раздел «Электроснабжение» помогает правильно распределить нагрузку по фазам. Это нужно для того, чтобы электрощит и проводка не перегревались, а жители квартиры могли спокойно подключать несколько электроприборов одновременно. В аварийной ситуации сработает защита и подача электроэнергии прекратится. Если нагрузка распределена неправильно, перегрузка линии способна привести к пожару.
Электричество в санузле
Особое внимание в рабочей документации должно уделяться подключению электричества в санузле. К «мокрым» зонам предъявляются повышенные требования безопасности.

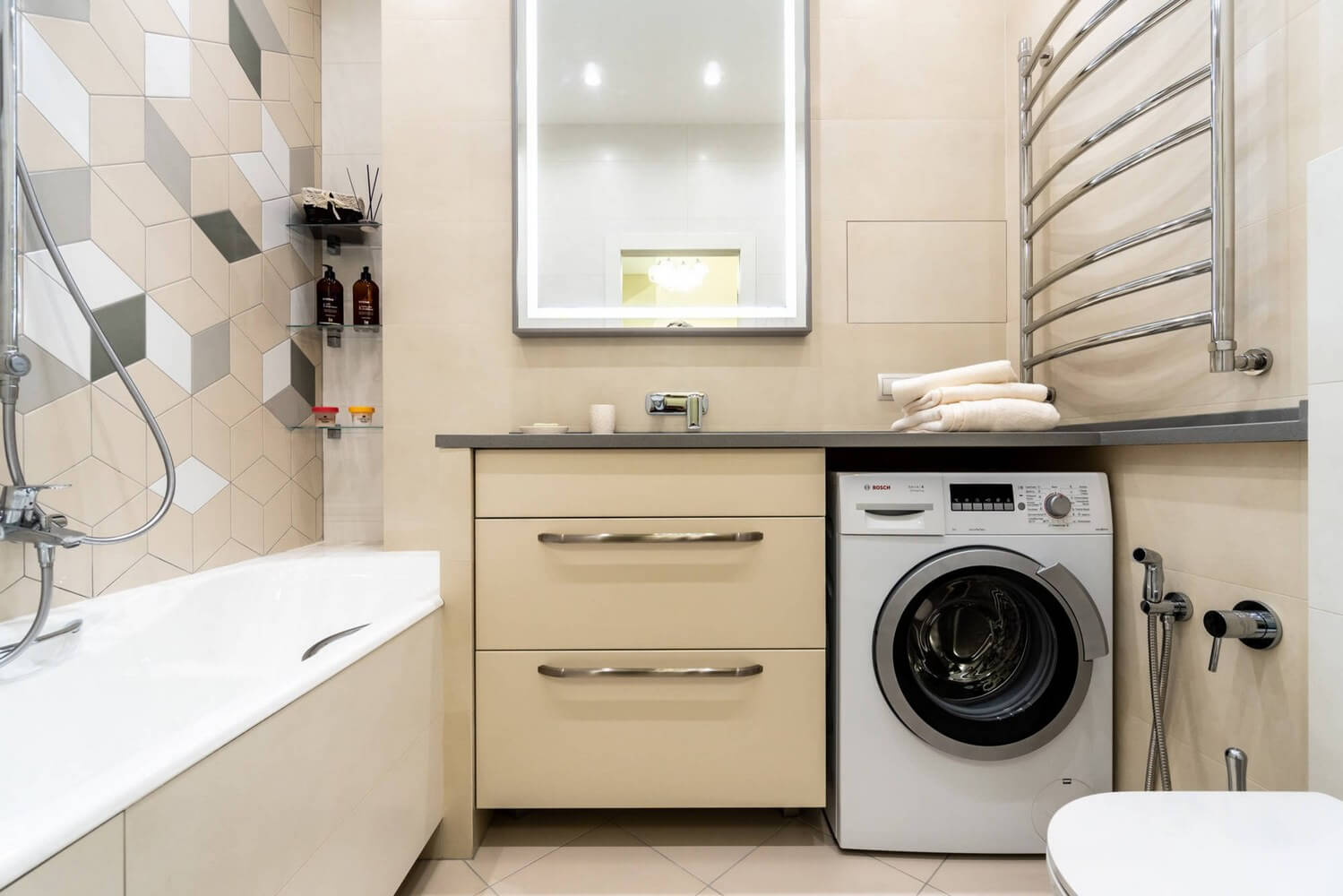

Рассмотрим такую ситуацию: внутри стиральной машины повредился провод и задел металлический барабан. Если вы будете стоять на мокром полу и случайно заденете машинку, то получите удар током. Для защиты от таких случаев в ванной предусмотрена дополнительная система уравнивания потенциалов. Она соединяет и заземляет все металлические элементы.
Обращайте также внимание на то, чтобы по проекту выключатели и терморегуляторы тёплого пола не находились внутри санузла. Из-за повышенной влажности контакты могут со временем окислиться, что приведёт к короткому замыканию.
Водоснабжение, канализация, вентиляция: как правильно провести коммуникации
Другие важные разделы в рабочей документации — «Водоснабжение и канализация», «Вентиляция». В них содержится информация о расположении водопроводных, канализационных труб и вентканалов.

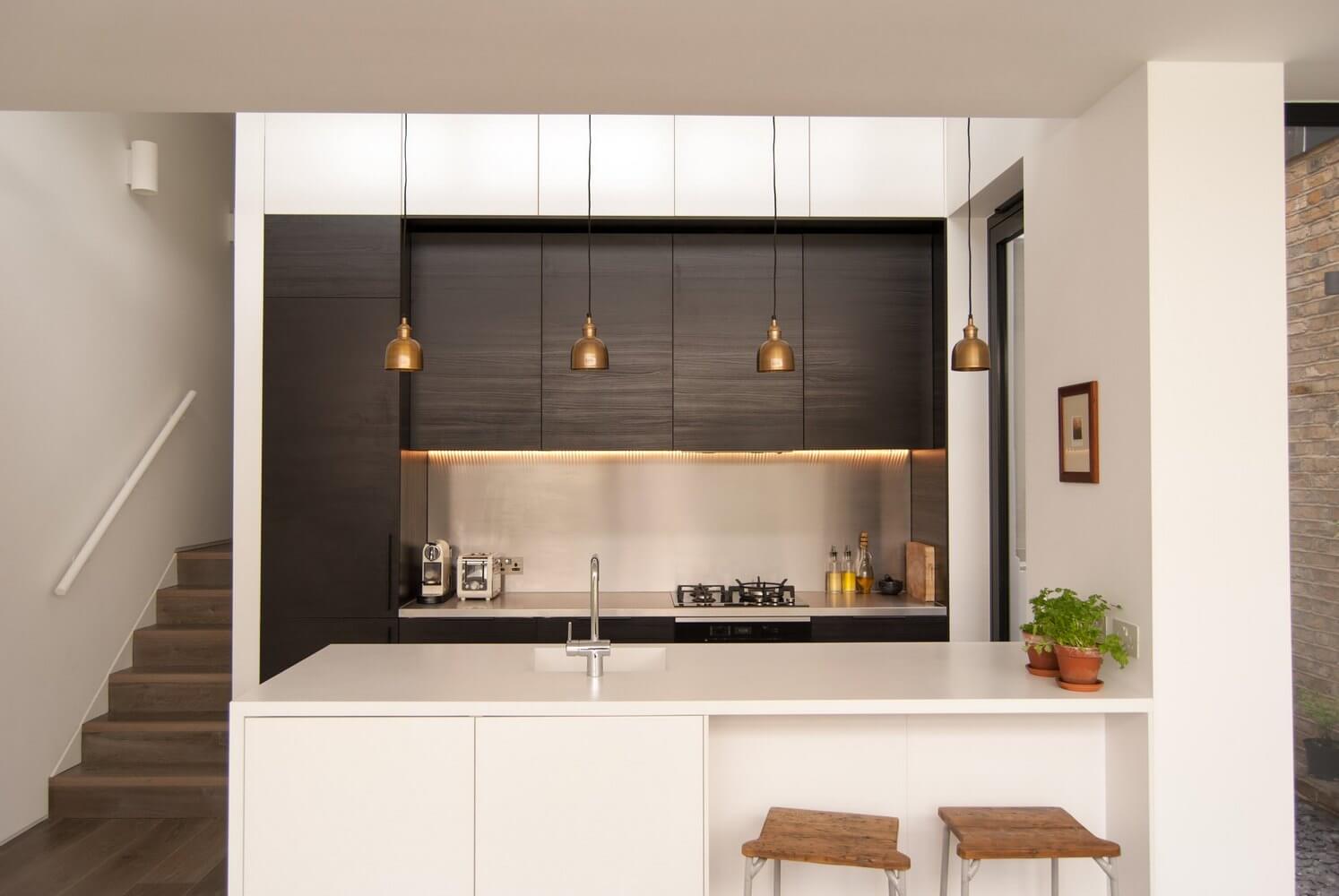

Эти разделы необходимы, если, например, планируется перенос кухни или организация кухни-ниши на части площади коридора. В таком случае в рабочей документации должна быть отражена схема проведения коммуникаций от нового местоположения кухни к точкам подключения в бывшем кухонном помещении.
Важно помнить, что коммуникации — трубы и воздуховод — нельзя проводить через жилые помещения, а канализационная труба должна иметь достаточный уклон для нормального слива. Если в документации не учтены эти аспекты, может оказаться, что кухню на новом месте невозможно подключить к инженерным сетям. Как итог, изначальное планировочное решение придётся менять.
Также при подготовке документации предусматривается система защиты от протечек со специальными датчиками. Это поможет обезопасить квартиру от возможного потопа. Система срабатывает за несколько секунд: как только влага попадает на датчик, подача воды на стояке перекрывается.
Отопление: что нужно учесть при замене радиаторов

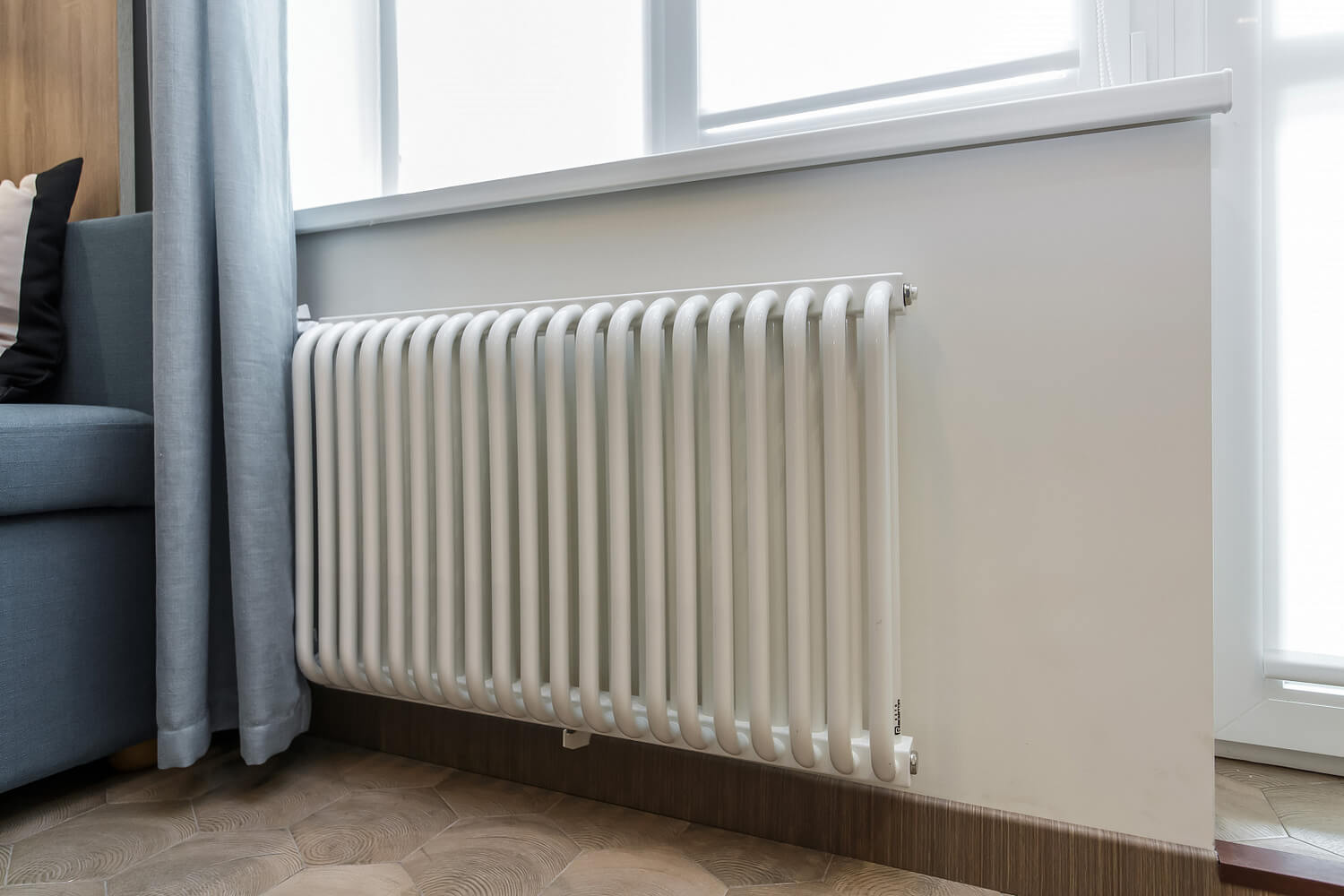

Иногда в процессе ремонта происходит замена отопительных приборов. Например, владелец квартиры хочет поменять стандартные радиаторы на более эстетичные или выполнить лучевую разводку. При таких работах в документацию вводится раздел «Отопление», где прописываются все решения по отопительной системе.
Прежде чем менять радиатор, необходимо запросить в управляющей компании технические условия и на их основе подготовить рабочую документацию. В тех. условиях содержится информация о выделенной тепловой мощности на квартиру и графике теплоносителя. Если не учесть эти данные, вы рискуете поставить приборы с неподходящей мощностью, и тогда в помещении станет холоднее.
В видео рассказываем о правилах замены радиаторов и других моментах, о которых следует помнить при проведении ремонтных работ:
Итог: зачем нужна рабочая документация
Подробно составленная рабочая документация решает сразу несколько задач: помогает сэкономить бюджет, гарантирует безопасное функционирование всех приборов и инженерных систем в квартире и, наконец, обеспечивает понимание того, какие именно работы необходимо провести, чтобы добиться желаемого результата.
Если расположение инженерных сетей не было учтено перед началом работ, итоговый ремонт может существенно отличаться от первоначального визуального решения. Например, нужно где-то расположить коллекторный шкаф отопления и узел водоразбора, а место для них не предусмотрено. Или вдруг окажется, что воздуховод «съедает» часть потолка.
Компания PEREPLAN занимается подготовкой рабочей документации. Обратитесь к нам с планировочным решением — мы поможем разработать документацию на его основании. Напишите нам и получите бесплатную консультацию:
Оставьте заявку на консультацию
После заявки
1. Мы свяжемся с вами и расскажем: возможно ли согласовать ваш проект, какие будут сроки и стоимость.
2. Инженер предложит понятный план дальнейших действий. Вы избежите частых ошибок и штрфов.
Позвоните нам: +7 (499) 455-13-92
Часто задаваемые вопросы про дизайн-проект и рабочую документацию
Перед началом ремонта нужен не только дизайн-проект с визуальным оформлением интерьера, но рабочая документация, которая обеспечивает безопасность, удобство и точное планирование работ. Качественная документация должна включать техническую информацию по электрике, водоснабжению, вентиляции и отоплению. Без этих данных подрядчики могут принимать решения на ходу, что приводит к перерасходу бюджета, ошибкам и даже опасным ситуациям.
Рабочая документация должна содержать спецификацию материалов, схемы электроснабжения с распределением нагрузки, планы водоснабжения, канализации и вентиляции, а также данные по отоплению. Эти сведения позволяют точно рассчитать количество материалов, правильно разместить коммуникации и избежать проблем при эксплуатации квартиры.
Если делать ремонт без рабочей документации, это может привести к перегреву проводки, короткому замыканию, пожару, протечке или неэффективному отоплению. Например, неправильно подобранные радиаторы приведут к тому, что в квартире станет холоднее, а ошибки в электрике создадут риск удара током. Рабочая документация помогает избежать этих проблем.
Если в рабочей документации есть подробная спецификация материалов и оборудования, вы можете точно рассчитать объём работ и количество материалов до начала ремонта — это позволяет покупать только необходимое и избегать лишних затрат. Кроме того, детальная спецификация снижает риск переделок, которые чаще всего становятся причиной значительного перерасхода бюджета.
