Проект электроснабжения квартиры

Проект электроснабжения — полезный документ при черновом ремонте в новостройке, в панельном доме или в старом фонде. Электропроект поможет и при перепланировке, когда в квартире нужно перенести розетки, выключатели, изменить прокладку проводки.

Почему монтаж электрики по проекту намного безопаснее, чем без него:

• Защита от поражения током. Документация разрабатывается с учётом всех норм, а значит, все решения в ней безопасны — в аварийной ситуации вас или членов вашей семьи не ударит током.
• Пожарная безопасность. Если монтаж электрики выполнен с ошибками, в любую минуту может загореться проводка. Наш инженер правильно рассчитает нагрузку, и в случае аварии подача электроэнергии автоматически отключится — возгорания не произойдёт.
• Сохранение дорогих электроприборов в рабочем состоянии. Техника может выйти из строя из-за неправильно собранного электрощита, отсутствия заземления и других ошибок. Если монтаж электрики сделан в соответствии с качественным проектом, можно сэкономить на покупке новых дорогостоящих приборов.

Если вы хотите, чтобы электрика в вашей квартире работала исправно, ничего не угрожало вам и вашему имуществу, можете написать нам — бесплатно проконсультируем насчёт электроснабжения для квартиры:

Оставьте заявку на консультацию

Ответим на вопросы
консультация бесплатная

Прикрепить файлы

После заявки

1. Мы свяжемся с вами и расскажем: возможно ли согласовать ваш проект, какие будут сроки и стоимость.

2. Инженер предложит понятный план дальнейших действий. Вы избежите частых ошибок и штрфов.

Позвоните нам: +7 (495) 181-13-09

В проект входит подробная спецификация, в которой перечислены типы, марки и количество оборудования, материалов. Она поможет вам быстро найти всё необходимое в магазинах и не купить лишнего — таким образом значительно сэкономить на ремонте. Особенно это актуально при покупке кабеля — без точного расчёта высока вероятность приобрести десятки лишних метров и потерять деньги.

Вы можете отправлять спецификацию поставщикам — уточнять наличие и узнавать цены сразу по всем позициям. Затем сравнивать предложения и выбирать самые выгодные. Это также сэкономит много времени на поиски.

Некоторые монтажные бригады могут быть заинтересованы в увеличении сметы, в том числе на закупку материалов. Мы в этой ситуации выступаем незаинтересованной стороной — точно рассчитываем количество материалов и оборудования, которое действительно необходимо для выполнения электромонтажных работ в вашей квартире.

У нас, в компании PEREPLAN, есть огромный опыт в проектировании электроснабжения для квартир — за 8 лет работы создали более 1 000 проектов. Всё, что мы закладываем в проект электроснабжения, возможно воплотить на объекте.

Проект внутреннего электроснабжения может выполнить только та организация, у которой есть специальный допуск. У нас он есть — Свидетельство №1884, выдано СРО «МежРегионПроект» 10 июня 2019 года.

Если у вас есть вопросы насчёт разработки электроснабжения, напишите нам — бесплатно проконсультируем:

Оставьте заявку на консультацию

Ответим на вопросы
консультация бесплатная

Прикрепить файлы

После заявки

1. Мы свяжемся с вами и расскажем: возможно ли согласовать ваш проект, какие будут сроки и стоимость.

2. Инженер предложит понятный план дальнейших действий. Вы избежите частых ошибок и штрфов.

Позвоните нам: +7 (495) 181-13-09

В компании PEREPLAN разработка проекта электроснабжения квартиры стоит от 25 000 рублей и занимает от 10 рабочих дней.

Если коротко, электропроект — это документ со схемами, где показаны места расположения розеток, выключателей и освещения. В нём указана их мощность и способы безопасного подключения к электроснабжению, а также спецификация.

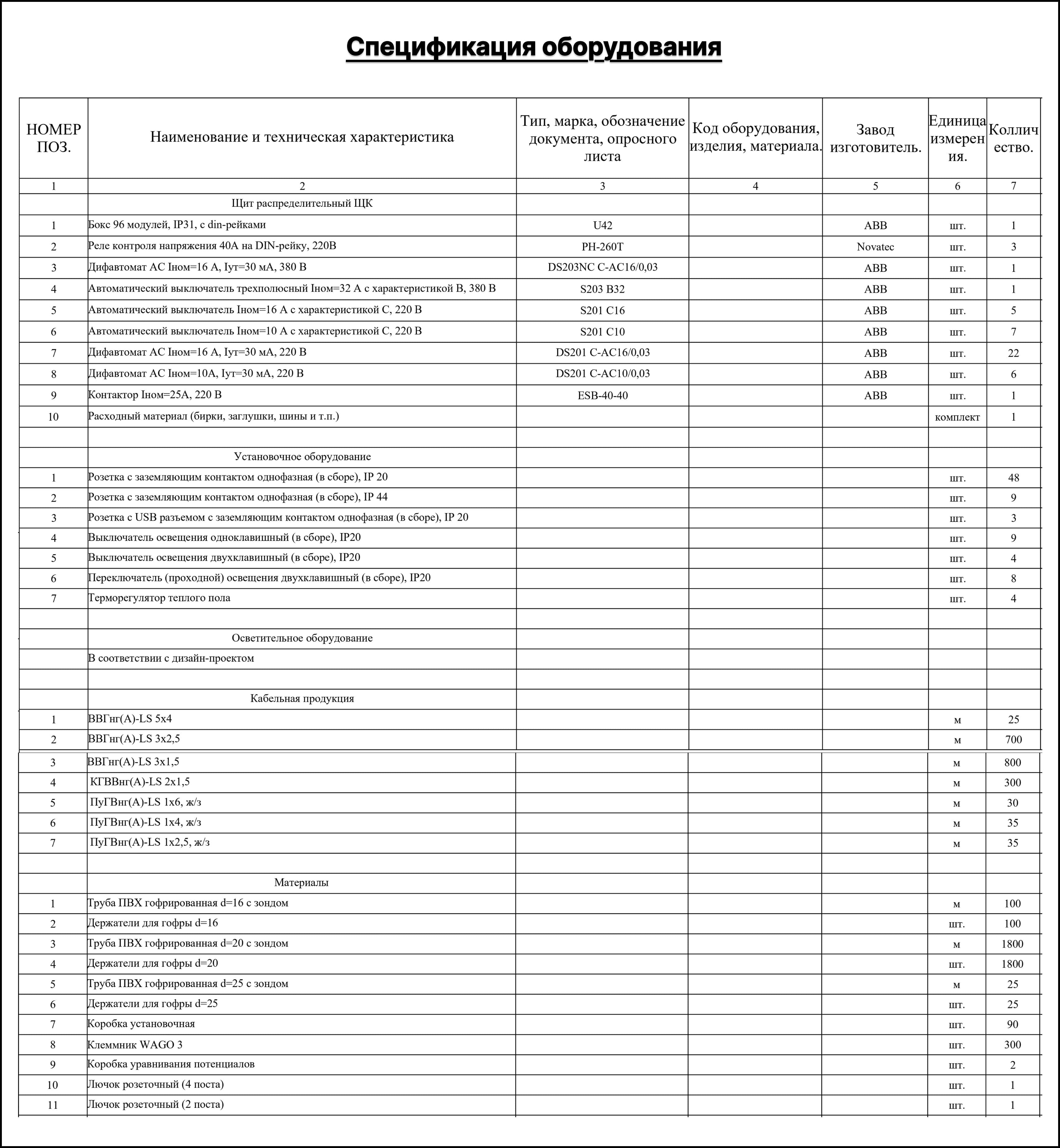

Спецификация оборудования

Она включает в себя:

• Состав квартирного щита;
• Кабели (тип, сечение и метраж);
• Оборудование (розетки, выключатели, регуляторы);
• Материалы (гофры, держатели, лючки и другие).

Это самая важная часть проекта. В ней показано разделение электричества на группы — к каким именно фазам подключаются те или иные электрические приборы (розетки, тёплый пол, стиральная машина и другие). Почему это важно?

Для каждой квартиры выделена определённая мощность (например, 15 киловатт), которая разделена на 3 фазы (по 5 киловатт каждая). Нельзя подключить к одной фазе приборы, которые вместе потребляют больше, чем выделено на эту фазу, иначе проводка может сгореть. Схема помогает правильно распределить нагрузку.

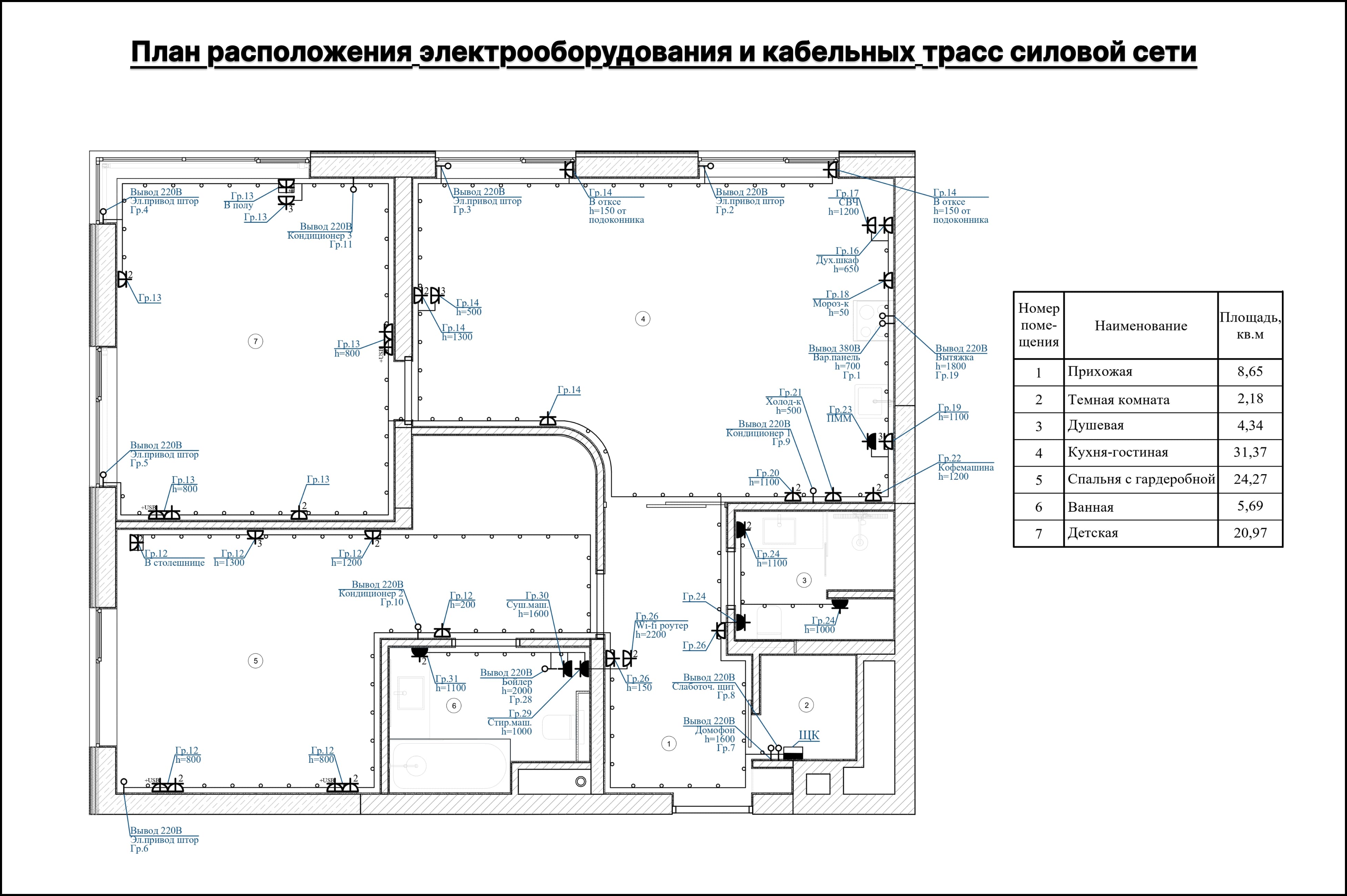

На этом плане показано:

• Где проходят кабели (силовые и для освещения);
• Какие типы кабелей используются;
• Где находятся розетки, выключатели, светильники;
• Точки подключения для кондиционеров, водонагревателей и другой техники.

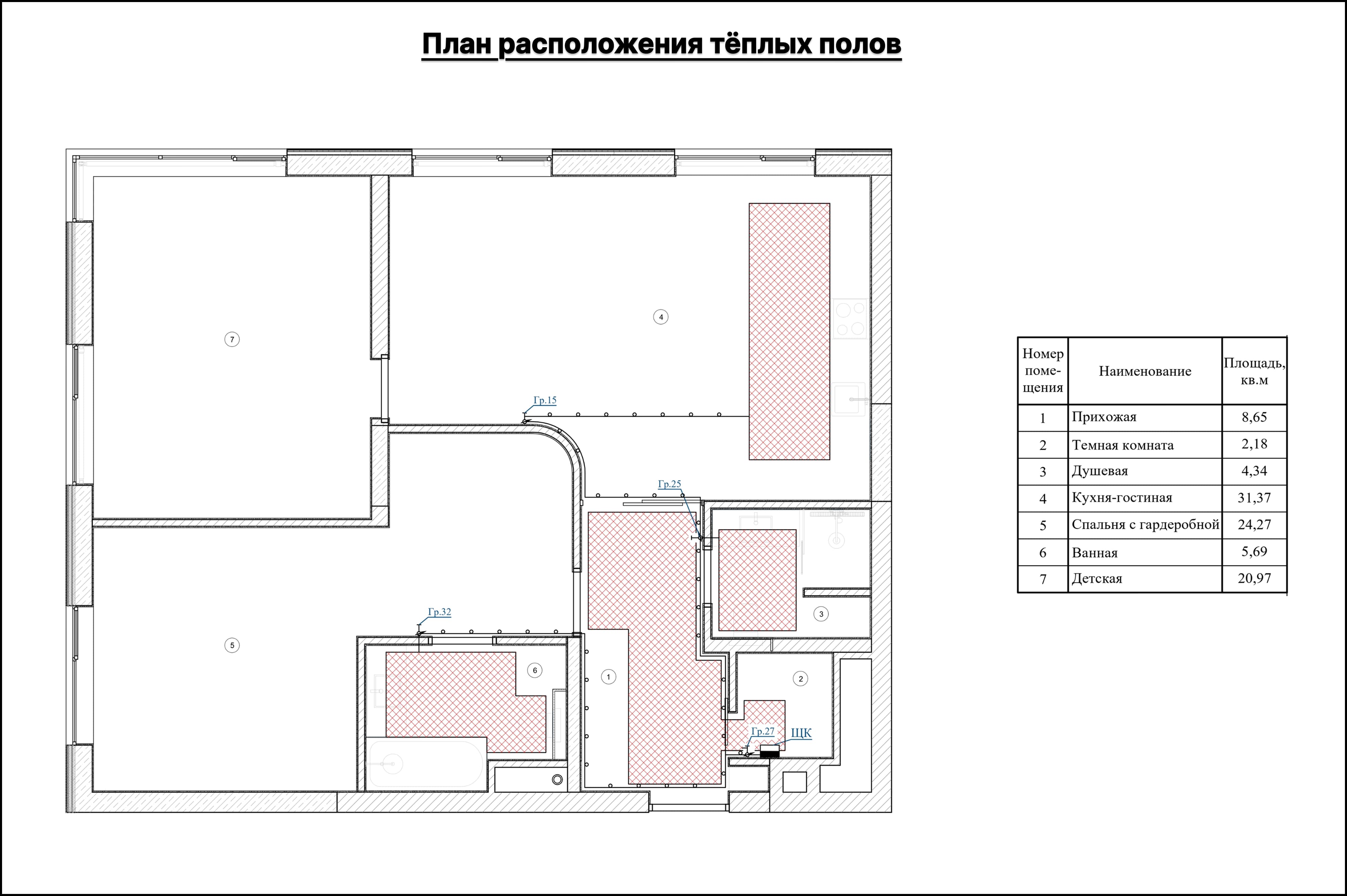

Если в квартире планируется тёплый пол, в состав документации добавляется схема его расположения с указанием кабелей и регуляторов.

Схема дополнительного заземления

Схема показывает дополнительное заземление в «мокрых» помещениях (ванная, туалет, душевая). Эти комнаты считаются опасными, когда речь заходит об электричестве.

Дополнительное заземление защищает от удара током в случае аварии. К сожалению, монтажники часто забывают про эту систему при ремонте, что может привести к серьёзным травмам. Правильный электропроект помогает избежать таких проблем.

1. Запросите справку о выделенной на квартиру мощности в управляющей компании. В дальнейшем это позволит понять, хватит ли её для планируемых работ или потребуется подключить дополнительную. Если мощности не хватит, вам также потребуется запросить в УК технические условия на её увеличение.
2. Обратитесь к дизайнеру, если хотите, чтобы ремонт выполнялся по дизайн-проекту. Для разработки электроснабжения дизайн-проект важен, т.к. в нём указаны расстановка мебели, оборудования, освещение, и в целом планировка помещений. Эти данные мы используем как техническое задание на проектирование расположения розеток, выключателей и остальных потребителей.
3. Когда дизайн-проект готов, обратитесь за разработкой проекта электроснабжения в специализированную организацию, у которой есть необходимый допуск. Например, он есть у нас, в компании PEREPLAN (членство в СРО «МежРегионПроект» с 10 июня 2019 года).
4. Мы разрабатываем проект электроснабжения на основании дизайн-проекта или технического задания от вас (либо от подрядчиков, которых вы привлекли к ремонту).
5. Когда проект готов, передаём его вам. На основании спецификации из проекта вы можете купить необходимые материалы, а подрядчики приступят к электромонтажным работам.

Электропроекты для новостроек

Многие новостройки сдаются без отделки. В каждой квартире установлен временный щит от застройщика (щит механизации) для проведения ремонтных работ. Выделенная мощность ограничена — обычно от 3 до 5 киловатт.

Щит механизации подразумевает подключение квартиры по временной схеме на период ремонтно-строительных работ — когда подключена только одна фаза из трёх. Обычно установлены два автомата — 16 ампер (для силовых потребителей и строительного инструмента) и 10 ампер (для организации временного освещения).

Электропроект необходим, чтобы после завершения ремонта в квартире было комфортно и безопасно проживать каждый день. Для этого нужно собрать полноценный электрический щит вместо временного решения от застройщика и грамотно провести кабели к потребителям. Так вы сможете без проблем пользоваться всеми электроприборами, которые вам нужны.

При черновом ремонте, помимо электропроекта, также полезно иметь на руках качественный проект водоснабжения и канализации. Среди прочего в него входит подробная спецификация материалов и оборудования, которая позволит контролировать расходы.

Квартира находится в новостройке бизнес-класса в Москве. Общая площадь — 97 м². Выделенная мощность — 18 киловатт. Заказчик не ставил задачу оптимизации расходов.

Мы разработали однолинейную схему распределительного щита с большим количеством групп (41). Для блоков питания светодиодной подсветки организовали отдельный щит.

Изготовили планы размещения оборудования, кабельных трасс силовой сети и освещения, план расположения тёплых полов. Также разработали схему и план монтажа дополнительной системы уравнивания потенциалов.

Мы создали подробную спецификацию с оборудованием, кабелями и расходными материалами. Для каждой позиции указали конкретный тип/марку/обозначение и нужное количество.

Если вы хотите заказать электропроект для квартиры в новостройке, напишите нам — бесплатно проконсультируем:
